亚信提供一系列工业以太网解决方案: AX58xxx EtherCAT从设备芯片/SoC,可适用于各种工业自动化智能工厂与工业物联网(IIoT)产品相关应用。

EtherCAT

AX58400是一款2/3端口EtherCAT从站双核微控制器,配备ARM® Cortex®-M系列中效能最高的480MHz ARM® Cortex®-M7内核,与可并行运作的240MHz ARM® Cortex®-M4内核;EtherCAT从站控制器,集成两个可同时支持光纤和铜线网络应用的百兆以太网PHY。具备AES/TDES/HASH/HMAC硬件加密引擎,与ROP/PCROP/Anti-tamper信息安全硬件技术,并支持丰富的通信控制接口,如支持MII/RMII的10/100 Mbps百兆以太网MAC、高速USB 2.0 OTG、LCD-TFT显示控制器、DCMI数字摄像头接口、JPEG硬件编解码器,与SPI/UART/I2C/I2S/SAI/CAN/SDMMC/ADC/DAC/HDMI-CEC/PWM/DFSDM等。

AX58200是一款2/3端口EtherCAT从站专用通讯SoC,以ARM® Cortex®-M4F微控制器为核心,EtherCAT从站控制器(ESC)集成两个可同时支持光纤和铜线网路应用的百兆以太网PHY。支持含RMII接口与硬体加密引擎的10/100 Mbps以太网MAC,快速USB OTG与SPI/UART/I2C/I2S/CAN/PWM等各种通讯接口。

AX58101是一款EtherCAT从设备控制器(ESC),集成了两个百兆以太网PHY和两个MII网口,并支持端口0与端口2的互换功能,以满足灵活的网络拓朴配置需求。此系列控制器支持本地总线与SPI Slave过程数据接口(PDI),透过该接口可简便地与微处理器连接,协助传统工业设备快速导入EtherCAT从站功能。同时,具备多样化的通信与控制接口,如PWM、ABZ/霍尔编码器、SPI Master和数字I/O,广泛适用于各类工业自动化产品应用。

EtherCAT完整解决方案

讯成科技(NEXTW)提供简单设计的工业以太网EtherCAT主站准控制器系统单片机(SoC)解决方案,该单片机内置EtherCAT通讯协议栈,支持高精准度分布式时钟主站同步功能(DCM)与实时子系统架构等,可适用于各种工业自动化控制相关产品应用。

讯成也提供各种EtherCAT从站解决方案,如EtherCAT马达/运动控制从站模块、数字信号I/O控制从站模块、应用通讯从站模块等。讯成提供客户EtherCAT完整解决方案服务,由硬件电路设计、韧体设计、到应用软件及函式库设计...等,可协助客户快速开发EtherCAT主从站装置/设备。
有关详细产品讯息,请联系讯成科技...

选型指南

EtherCAT

Add Favorites

了解详情

微控制器

Flash闪存 (Bytes)

RAM内存 (Bytes)

以太网MAC控制器

ESC百兆以太网

ESC端口互换

SPI

I2C

GPIO

UART

CAN

ADC / DAC

Σ-Δ数字滤波调制器

温度传感器

工作温度范围(°C)

封装

Dual-Core ARM Cortex-M7/M4 480MHz/240MHz
2M Dual bank
1M
10/100 Mbps (w/ MII/RMII)
2 x Internal PHY , 1 x MII
---
1 x QSPI, 6 x SPI
4
97
9
2 x CAN FD
3 x ADC, 2 x DAC
1
1
-40 ~ +85
EHS-TFBGA-225
ARM Cortex-M4F 192MHz
512K Dual bank
160K
10/100 Mbps (w/ RMII)
2 x Internal PHY , 1 x MII
---
1 x QSPI, 4 x SPI
3
76
6
2 x CAN
1 x ADC, 2 x DAC
---
1
-40 ~ +85
EHS-TFBGA-144
---
---
---
---
2 x Internal PHY, 2 x MII
端口0 & 端口2 可互换
1 x SPI
1
32
---
---
---
---
---
-40 ~ +105
LQFP-80
---
---
---
---
2 x Internal PHY , 1 x MII
---
1 x SPI
1
32
---
---
---
---
---
-40 ~ +105
LQFP-80

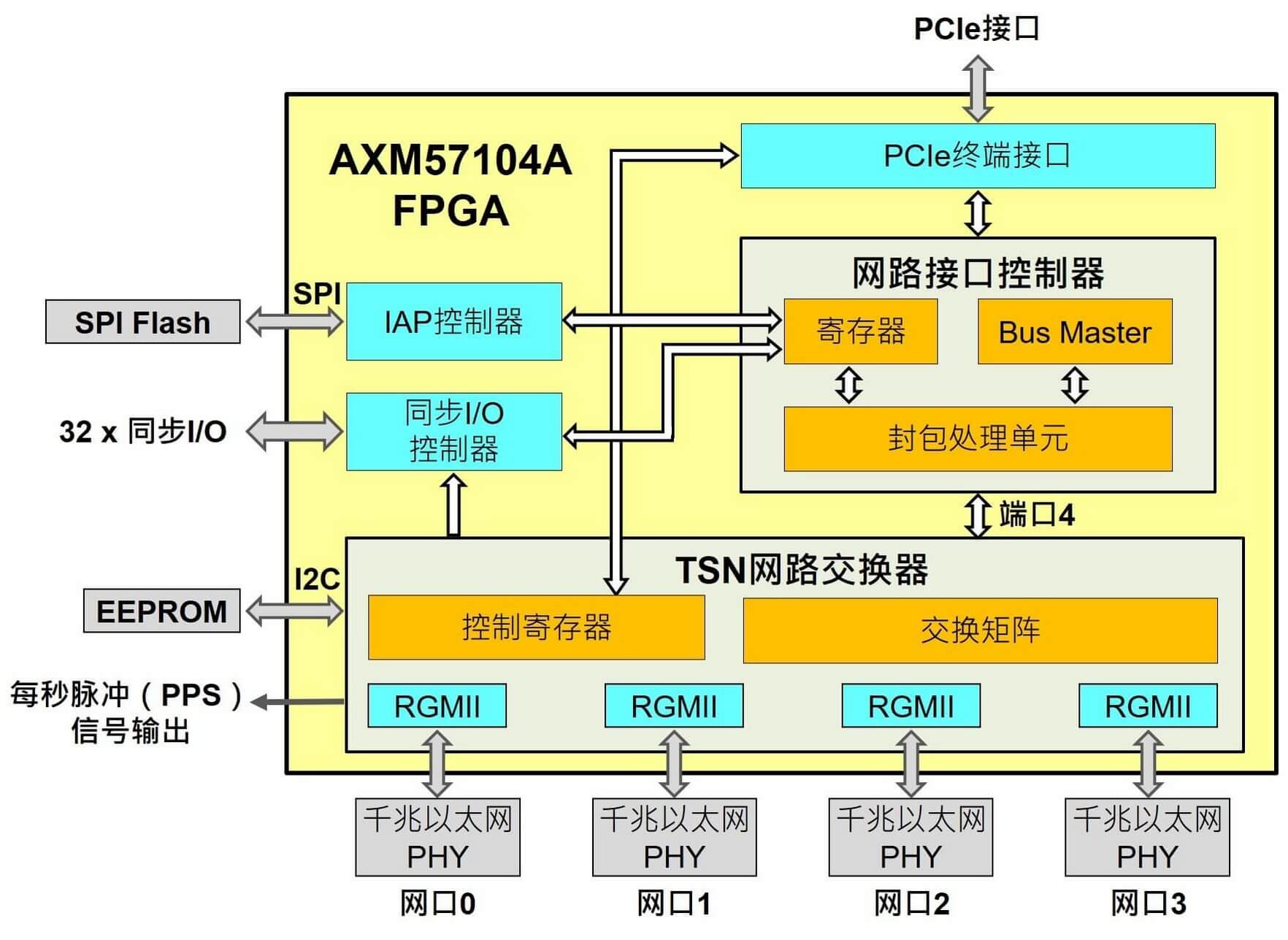

TSN

Add Favorites

了解详情

产品型号

主机接口

TSN千兆以太网口数

802.1AS-Rev/AS-2020

802.1Qav

802.3br & 802.1Qbu

802.1Qbv

802.1Qci

802.1CB

IAP

I2C

同步I/O接口

PPS信号输出

PCIe卡规格

工作温度范围 (°C)

PCIe 2.1 Gen 1
4
V
V
V
V
V
V
V
1
32
1
PCIe x1插槽,标准高度挡板
-40 ~ +80
