AXM57104A

4端口TSN PCIe千兆以太网卡

Add Favorites

简介

test

AXM57104A是一款高性价比的4端口TSN PCI Express千兆以太网卡，兼容PCI Express 2.1 Gen 1标准，支持兼容IEEE标准的各种时间敏感网络（TSN）进阶功能，包含IEEE 802.1AS-Rev/AS-2020、1588V2（PTP）、802.1Qav、802.3br & 802.1Qbu、 802.1Qbv、802.1Qci与802.1CB等。AXM57104A内置FPGA，透过在线应用编程(IAP)功能，可即时因应TSN标准演进需求进行在线韧体更新，并支持32个同步I/O与1个每秒脉冲(PPS)信号输出。


AXM57104A可适用于需要支持TSN网路功能的各种工业物联网(IIoT)产品应用，利用TSN与OPC UA技术可将实时性的运营技术(OT)与非实时性的信息技术(IT)融合于同一个网路，进而有效率地集成生产制造、物料采购、库存管理、产品销售等智能制造相关即时信息，创造一个具备高效率、高弹性的智能工厂生产环境。

规格:

● 兼容PCI Express 2.1 Gen 1标准

● PCIe网路接口控制器(NIC)
-- 支持10M/100M/1000M千兆以太网控制器
-- 汇流排主控(Bus master) DMA封包传输模式
-- 支持Unicast/Multicast/Broadcast封包过滤功能
-- 支持传统中断与MSI中断功能
● TSN千兆以太网交换器
-- 兼容IEEE 802.1AS-Rev/AS-2020 & 1588V2 时效性应用之时序与同步标准
-- 兼容IEEE 802.1Qav时间敏感数据流转发以及队列(FQTSS) : 特定Credit-Based Shaper(CBS)标准
-- 兼容IEEE 802.3br & 802.1Qbu抢占帧标准
-- 兼容IEEE 802.1Qbv时间感知整形(TAS)标准
-- 兼容IEEE 802.1Qci逐一串流过滤与管理(PSFP)标准
-- 兼容IEEE 802.1CB讯框复制与消除（FRER）标准
-- 支持8个优先级队列与服务品质保证(QoS)功能
-- 支持Port-based与IEEE 802.1Q Tag-based虚拟局域网(VLAN)功能
-- 支持独立式虚拟局域网学习模式(IVL)
-- 支持分布式交换架构(DSA)功能
-- 支持可自动MAC地址学习与老化时间管理的动静态MAC地址表(4,096条目)
-- 支持广播风暴防护与Multicast封包过滤功能
-- 支持每个网口流量限制功能与收送帧/错误帧计数器
-- 每个网口内置32KB SRAM封包缓冲
● 内置FPGA透过在线应用编程(IAP)功能可即时因应TSN标准演进更新需求
● 支持开发板支持套件(BSP)
● 内置32个同步I/O接口
● 内置1个I2C Master接口
● 支持1个每秒脉冲(PPS)信号输出
● 支持PCI Express x1插槽，标准高度挡板
● 工作温度范围: -40至80°C

目标应用:

● 工业自动化TSN设备

● 现场总线 over TSN网关
● 融合信息技术(IT)与运营技术(OT)

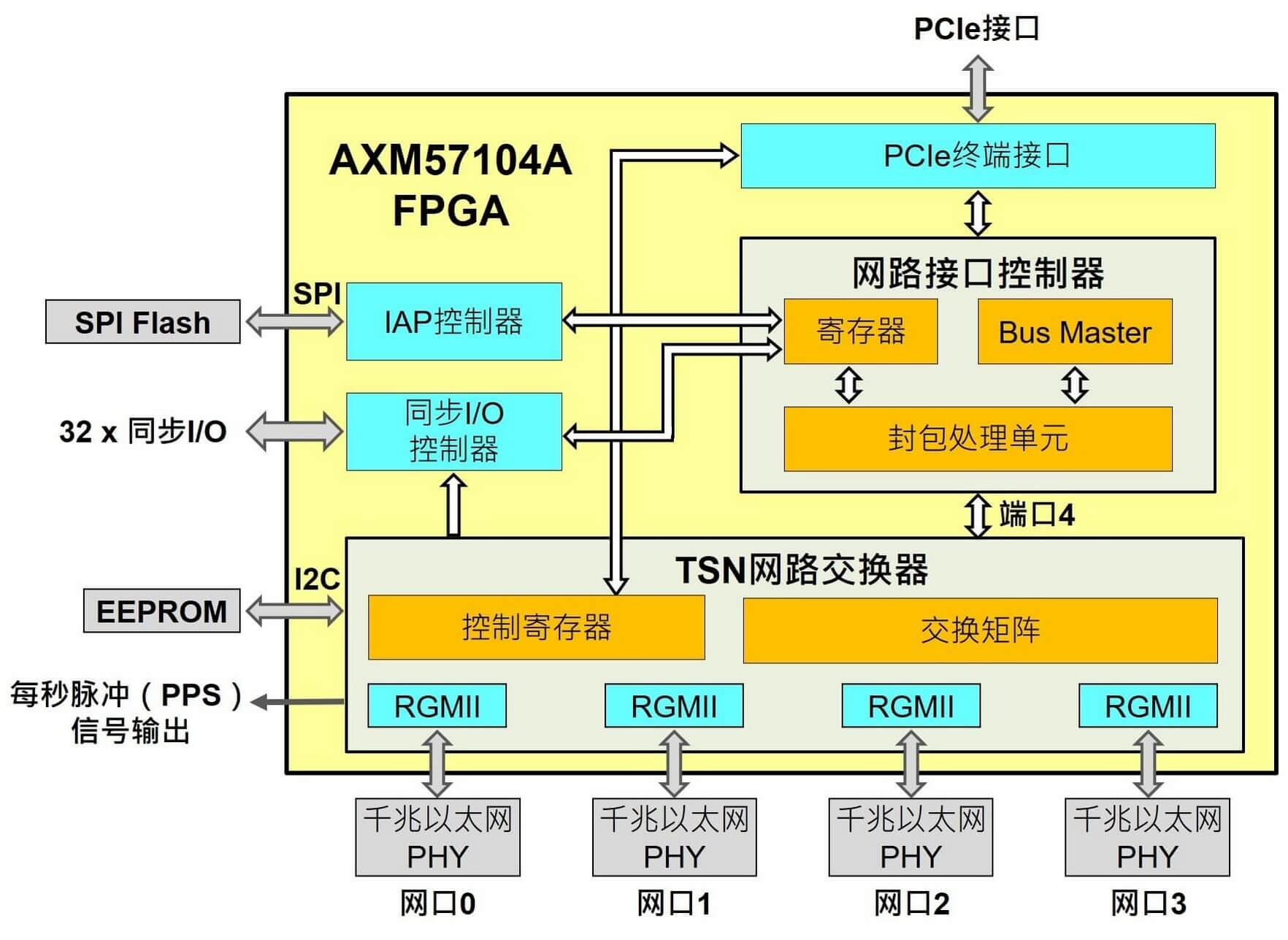

图表
