亞信提供一系列工業乙太網路解決方案: AX58xxx EtherCAT子設備晶片/SoC,可適用於各種工業自動化智慧工廠與工業物聯網(IIoT)產品相關應用。

EtherCAT

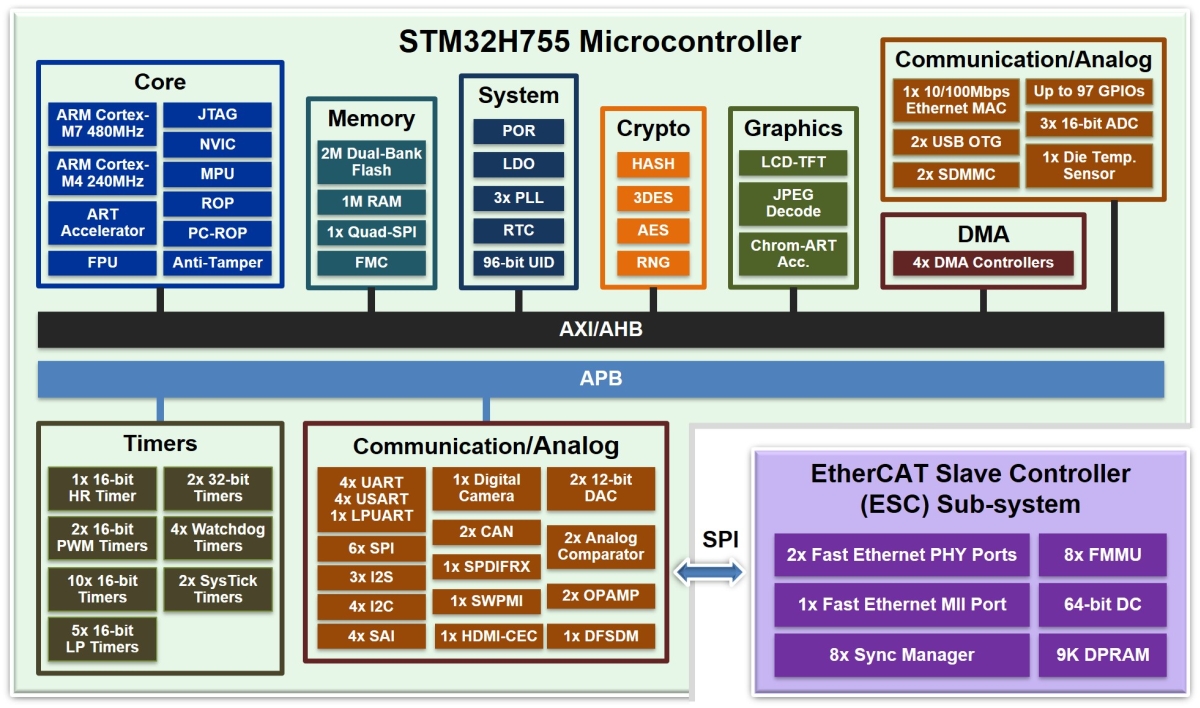

AX58400是一款2/3埠EtherCAT從站雙核微控制器,配備ARM® Cortex®-M系列中效能最高的480MHz ARM® Cortex®-M7內核,與可平行運作的240MHz ARM® Cortex®-M4內核;EtherCAT從站控制器,整合兩個可同時支持光纖和銅線網路應用的高速乙太網路PHY。具備AES/TDES/HASH/HMAC硬體加密引擎,與ROP/PCROP/Anti-tamper訊息安全硬體技術,並支援豐富的通訊控制介面,如支援MII/RMII的10/100 Mbps高速乙太網路MAC、高速USB 2.0 OTG、LCD-TFT顯示控制器、DCMI數位攝像頭介面、JPEG硬體編解碼器,與SPI/UART/I2C/I2S/SAI/CAN/SDMMC/ADC/DAC/HDMI-CEC/PWM/DFSDM等。

AX58200是一款2/3埠EtherCAT從站專用通訊SoC,以ARM® Cortex®-M4F微處理器為核心,EtherCAT從站控制器(ESC)整合兩個可同時支持光纖和銅線網路應用的高速乙太網路PHY。支援含RMII介面與硬體加密引擎的10/100 Mbps乙太網路MAC,高速USB OTG與SPI/UART/I2C/I2S/CAN/PWM等各種通訊介面。

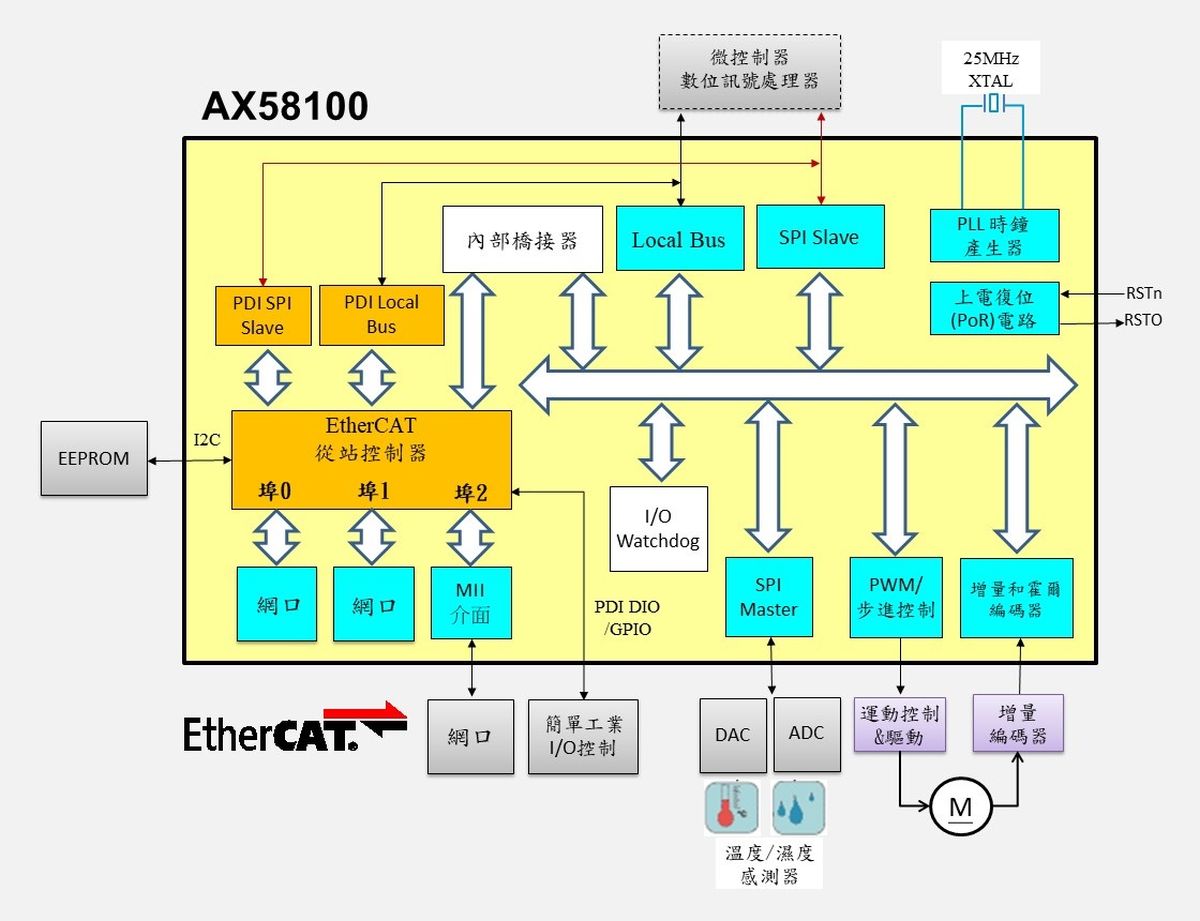

AX58101是一款EtherCAT子設備控制器(ESC),整合了兩個快速乙太網路PHY和兩個MII網路介面,並支援埠0與埠2的互換功能,以滿足靈活的網路拓樸配置需求。此系列控制器支援本地匯流排與SPI Slave製程資料介面(PDI),透過該介面可簡便地與微處理器連接,協助傳統工業設備快速導入EtherCAT功能。同時,具備多樣化的通訊與控制介面,如PWM、ABZ/霍爾編碼器、SPI Master和數位I/O,廣泛適用於各類工業自動化產品應用。

EtherCAT完整解決方案

訊成科技(NEXTW)提供簡單設計的工業乙太網路EtherCAT主站準控制器系統單晶片(SoC)解決方案,該單晶片內建EtherCAT通訊協議,支援高精準度分散式時鐘主站同步功能(DCM)與實時子系統架構等,可適用於各種工業自動化控制相關產品應用。

訊成也提供各種EtherCAT從站解決方案,如EtherCAT馬達/運動控制從站模組、數位I/O控制從站模組、應用通訊從站模組等。訊成提供客戶EtherCAT完整解決方案服務,由硬體電路設計、韌體設計、到應用軟體及函式庫設計...等,可協助客戶快速開發EtherCAT主從站裝置/設備。
有關詳細產品訊息,請聯繫訊成科技...

選型指南

EtherCAT

Add Favorites

瞭解詳情

微處理器

快閃記憶體 (Bytes)

RAM記憶體 (Bytes)

乙太網路MAC控制器

ESC高速乙太網路

ESC埠互換

SPI

I2C

GPIO

UART

CAN

ADC / DAC

Σ-Δ數位濾波調節器

溫度感測器

工作溫度範圍(°C)

封裝

Dual-Core ARM Cortex-M7/M4 480MHz/240MHz
2M Dual bank
1M
10/100 Mbps (w/ MII/RMII)
2 x Internal PHY , 1 x MII
---
1 x QSPI, 6 x SPI
4
97
9
2 x CAN FD
3 x ADC, 2 x DAC
1
1
-40 ~ +85
EHS-TFBGA-225
ARM Cortex-M4F 192MHz
512K Dual bank
160K
10/100 Mbps (w/ RMII)
2 x Internal PHY , 1 x MII
---
1 x QSPI, 4 x SPI
3
76
6
2 x CAN
1 x ADC, 2 x DAC
---
1
-40 ~ +85
EHS-TFBGA-144
---
---
---
---
2 x Internal PHY, 2 x MII
埠0 & 埠2 可互換
1 x SPI
1
32
---
---
---
---
---
-40 ~ +105
LQFP-80
---
---
---
---
2 x Internal PHY, 1 x MII
---
1 x SPI
1
32
---
---
---
---
---
-40 ~ +105
LQFP-80

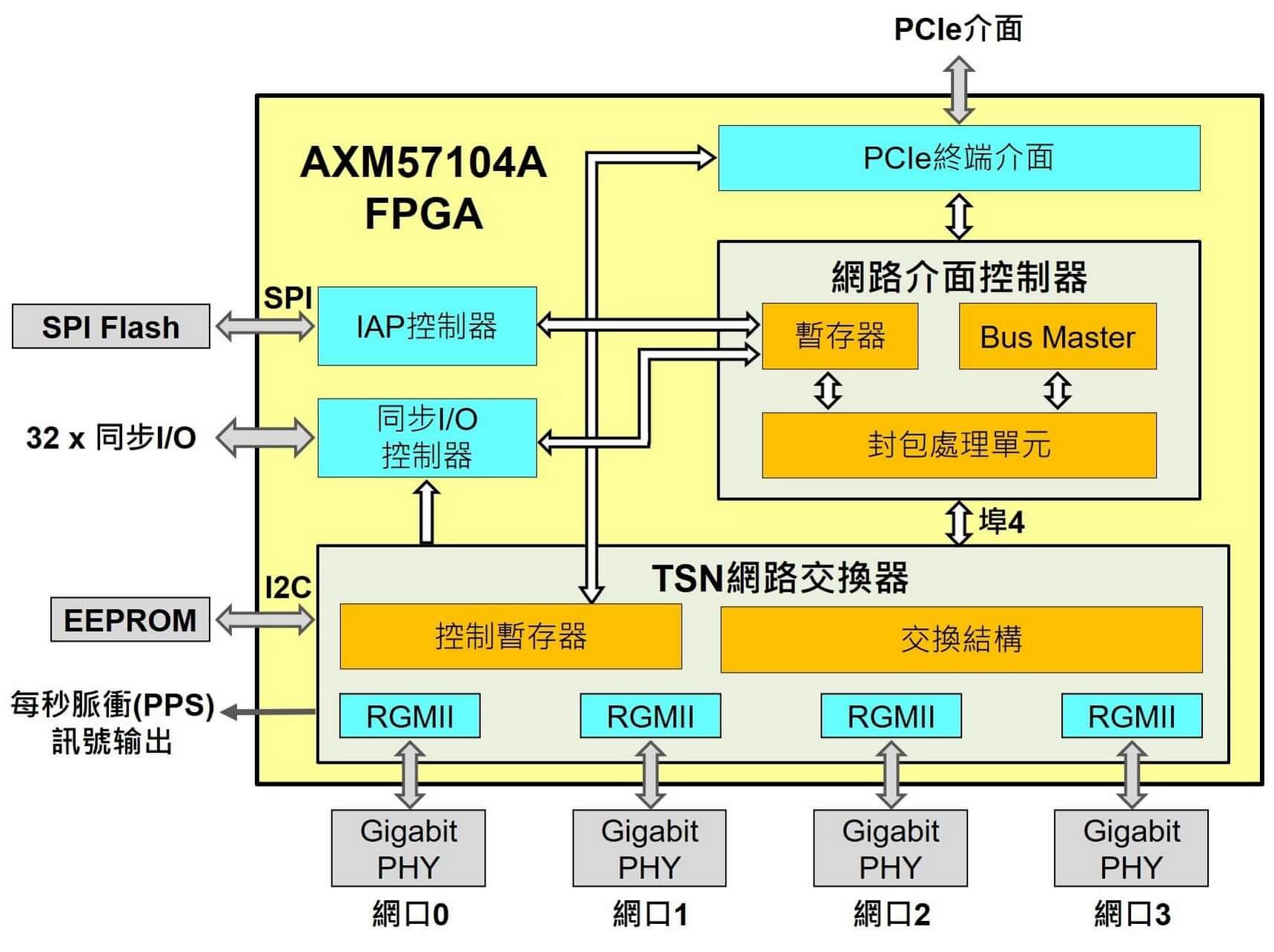

TSN

Add Favorites

瞭解詳情

產品型號

主機介面

TSN超高速網路埠數

802.1AS-Rev/AS-2020

802.1Qav

802.3br & 802.1Qbu

802.1Qbv

802.1Qci

802.1CB

IAP

I2C

同步I/O接腳

PPS訊號輸出

PCIe卡規格

工作溫度範圍 (°C)

PCIe 2.1 Gen 1
4
V
V
V
V
V
V
V
1
32
1
PCIe x1插槽,標準高度擋板
-40 ~ +80
