AX99100A

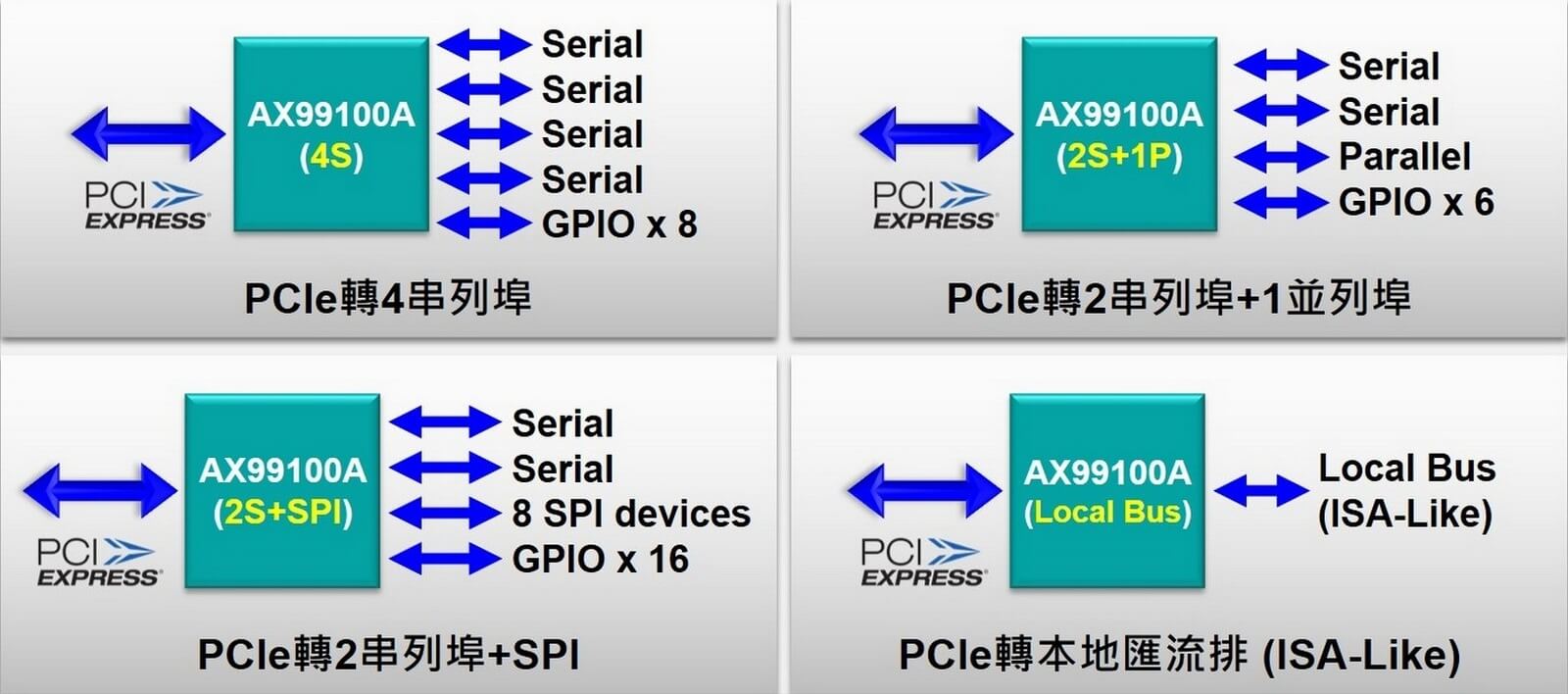

AX99100A是一款PCIe轉多I/O (4S,2S+1P,2S+SPI,LB) 控制器，整合單通道（X1）PCIe 2.0 Gen 1終端控制器與物理層PHY，可支援各種串並列I/O介面橋接功能，包括四個高速串列埠、一個並列埠、高速SPI主控、I2C主控、本地匯流排（類似ISA）、以及通用輸入/輸出接腳（GPIO）等。AX99100A支援四種主要的串並列I/O介面橋接模式，分別為4S（PCIe轉四個串列埠）、2S+1P（PCIe轉雙串列埠和單並列埠）、2S+SPI（PCIe轉雙串列埠和SPI主控介面）、以及LB（PCIe轉本地匯流排/類似ISA介面）。此產品可適用於各種串並列I/O介面橋接產品相關應用，包括PCIe串並列通訊卡、PCIe數據採集卡、工業電腦、工業自動化設備、測量儀器設備、醫療設備、POS收銀機、以及各種工業嵌入式系統。

規格:

● 一款PCIe轉多I/O (4S,2S+1P,2S+SPI,LB) 控制器，提供4S、2S+1P、2S+SPI以及本地匯流排等多種串並列I/O介面橋接功能
● PCI Express
-- 整合單通道（X1）PCIe 2.0 Gen 1終端控制器與PHY
-- 符合PCI Express Base 2.0規範
-- 符合PCI Express介面卡相關規範
-- 符合PCI匯流排電源管理介面規範V1.2
-- 支援4個PCI Express功能
-- 支援傳統與MSI中斷
-- 支援ASPM電源管理
-- 支援外部SPI Flash實現擴展ROM功能
● 串列埠介面
-- 支援最多四個UART介面
-- 支援RS-232/RS-422/RS-485多重通訊協定
-- 支援自動硬體和自動軟體流量控制
-- 支援5、6、7、8和9位元串列通信
-- 支援奇、偶、無、空格和標誌校驗
-- 支援自訂鮑率（最高達25Mbps），可使用內部PLL或外部時鐘
-- 每個串列埠配備256位元組的傳送/接收FIFO緩衝區
-- 支援遠端喚醒和電源管理
-- 支援UART收發器關閉省電模式
-- 支援慢速IrDA模式（最高達115,200bps）
-- 支援9位元多點通訊模式
-- 支援DMA突發傳輸
● 並列埠介面
-- 符合IEEE 1284標準，支援SPP、Nibble、Byte和ECP模式
● SPI主控介面
-- 可程式化的SPI時鐘頻率，最高達41.6MHz
-- 支援4種SPI時序模式（模式0/1/2/3）
-- 支援MSB/LSB位元優先傳輸
-- 支援MISO資料延遲取樣
-- 可程式化片選信號，最多可支援8個SPI裝置
-- 支援非突發傳輸（最多達8位元組）及高速DMA突發傳輸
-- 支援將大型資料區塊分段成多個較小傳輸以降低軟體負擔
-- 支援包含操作碼（OP碼）的突發傳輸模式
-- 支援外部接腳喚醒
● 本地匯流排介面
-- 支援透過BAR0/BAR1由記憶體或I/O存取本地匯流排
-- 支援直接存取和匯流排主控（DMA）存取（自動增量和固定位址）
-- 支援異步或同步本地匯流排傳輸模式
-- 支援8位元或16位元資料匯流排寬度（Little Endian和Big Endian匯流排互換）
-- 支援多工位址/資料（最多64 KB位址空間）及分離式位址/資料（最多32 KB位址空間）匯流排類型
-- 支援“基於從站請求的DMA”模式
-- 支援本地匯流排介面時脈輸出，最高達62.5MHz
-- 支援可程式化的INT0/INT1層級/邊緣觸發模式
-- 支援外部接腳喚醒
● 支援I2C主控介面
● 支援24個雙向通用輸入/輸出接腳（GPIO），包括8個專用GPIO和16個多功能GPIO
● 內建上電復位（Power-on reset）電路
● 內建3.3V轉1.0V LDO電壓穩壓器
● 68接腳QFN 8x8毫米封裝，符合RoHS規範
● 工作溫度範圍: -40至+85°C

產品應用:

> PCIe串並列通訊卡
> PCIe數據採集卡
> 工業電腦
> 工業自動化設備
> 測量儀器設備
> 醫療設備
> POS收銀機
> 工業嵌入式系統
