AX99100A

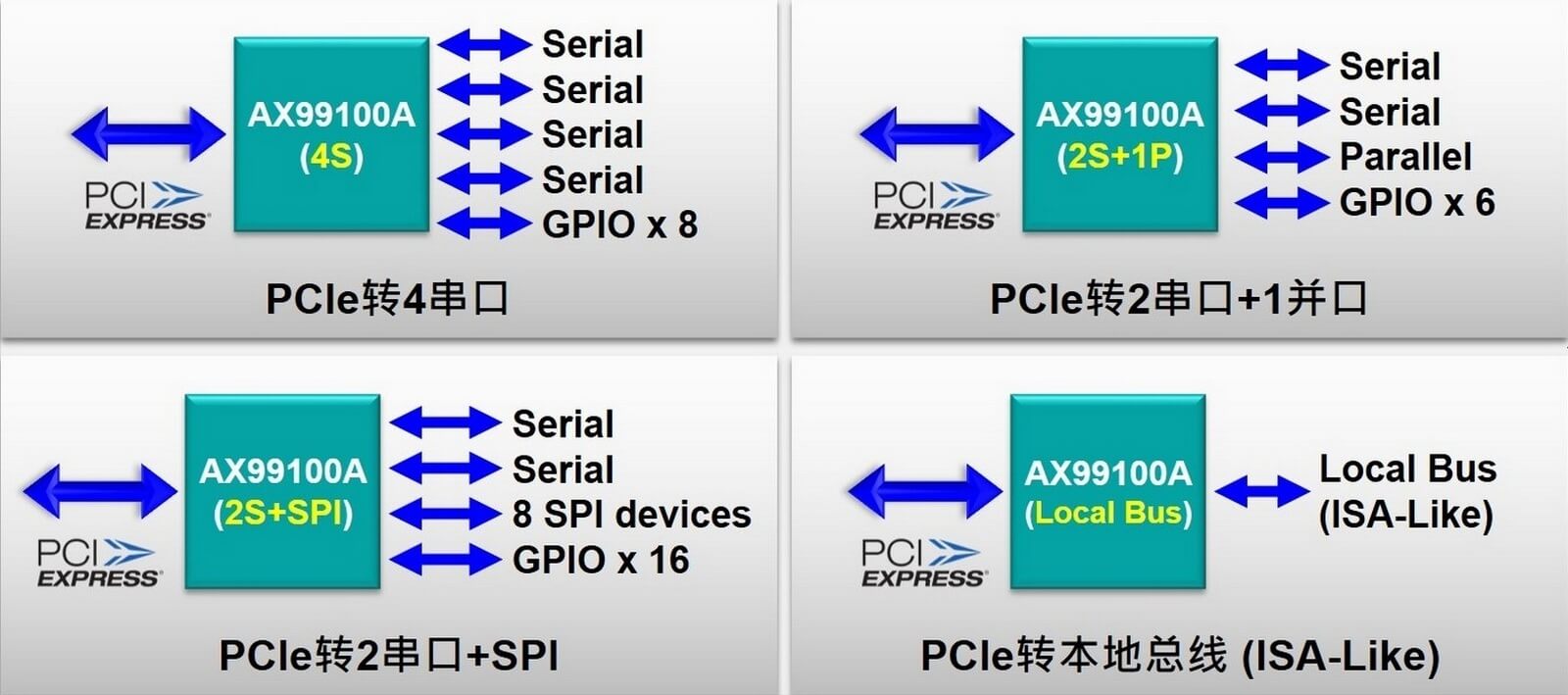

AX99100A是一款PCIe转多I/O (4S,2S+1P,2S+SPI,LB) 控制器，集成单通道（X1）PCIe 2.0 Gen 1终端控制器与物理层PHY，可支持各种串并口I/O接口桥接功能，包括四个高速串口、一个并口、高速SPI主控、I2C主控、本地总线（类似ISA）、以及通用输入/输出引脚（GPIO）等。 AX99100A支持四种主要的串并口I/O接口桥接模式，分别为4S（PCIe转四个串口）、2S+1P（PCIe转双串口和单并口）、2S+SPI（PCIe转双串口和SPI主控）、以及LB（PCIe转本地总线/类似ISA）。此产品可适用于各种串并口I/O接口桥接产品相关应用，包括PCIe串并口通信卡、PCIe数据采集卡、工业电脑、工业自动化设备、测量仪器设备、医疗设备、POS收银机、以及各种工业嵌入式系统。

規格:

● 一款PCIe转多I/O (4S,2S+1P,2S+SPI,LB) 控制器，提供4S、2S+1P、2S+SPI以及本地总线等多种串并口I/O桥接功能
● PCI Express
-- 集成单通道（X1）PCIe 2.0 Gen 1终端控制器与PHY
-- 兼容PCI Express Base 2.0规范
-- 兼容PCI Express卡相关规范
-- 兼容PCI总线电源管理接口规范V1.2
-- 支持4个PCI Express功能
-- 支持传统与MSI中断
-- 支持ASPM电源管理
-- 支持外部SPI Flash实现扩展ROM功能
● 串口接口
-- 支持最多四个UART接口
-- 支持RS-232/RS-422/RS-485多重通信协议
-- 支持自动硬体和自动软体流量控制
-- 支持5、6、7、8和9位串列通信
-- 支持奇、偶、无、空格和标志校验
-- 支持自订义波特率（最高达25Mbps），可使用内部PLL或外部时钟
-- 每个串口配备256字节的传送/接收FIFO缓存
-- 支持远端唤醒和电源管理
-- 支持UART收发器关闭省电模式
-- 支持慢速IrDA模式（最高达115,200bps）
-- 支持9位多点通信模式
-- 支持DMA突发传输
● 並口接口
-- 兼容IEEE 1284标准，支持SPP、Nibble、Byte和ECP模式
● SPI主控接口
-- 可编程的SPI时钟频率，最高达41.6MHz
-- 支持4种SPI时序模式（模式0/1/2/3）
-- 支持MSB/LSB位优先传输
-- 支持MISO数据延迟采样
-- 可编程片选信号，最多可支持8个SPI装置
-- 支持非突发传输（最多达8字节）及高速DMA突发传输
-- 支持将大型资料区块分段成多个较小传输以降低软体负担
-- 支持包含操作码（OP码）的突发传输模式
-- 支持外部引脚唤醒
● 本地总线接口
-- 支持透过BAR0/BAR1由记忆体或I/O存取本地总线
-- 支持直接存取和总线主控（DMA）存取（自动增量和固定位址）
-- 支持异步或同步本地总线传输模式
-- 支持8位或16位资料总线宽度（Little Endian和Big Endian总线互换）
-- 支持多工位址/资料（最多64 KB位址空间）及分离式位址/资料（最多32 KB位址空间）总线类型
-- 支持“基于从站请求的DMA”模式
-- 支持本地总线接口时脉输出，最高达62.5MHz
-- 支持可编程的INT0/INT1层级/边缘触发模式
-- 支持外部引脚唤醒
● 支持I2C主控接口
● 支持24个双向通用输入/输出引脚（GPIO），包括8个专用GPIO和16个多功能GPIO
● 内置上电复位（Power-on reset）电路
● 内置3.3V转1.0V LDO电压稳压器
● 68接脚QFN 8x8毫米封装，兼容RoHS规范
● 工作温度范围: -40至+85°C

产品应用:

> PCIe串并口通信卡
> PCIe数据采集卡
> 工业电脑
> 工业自动化设备
> 测量仪器设备
> 医疗设备
> POS收银机
> 工业嵌入式系统
