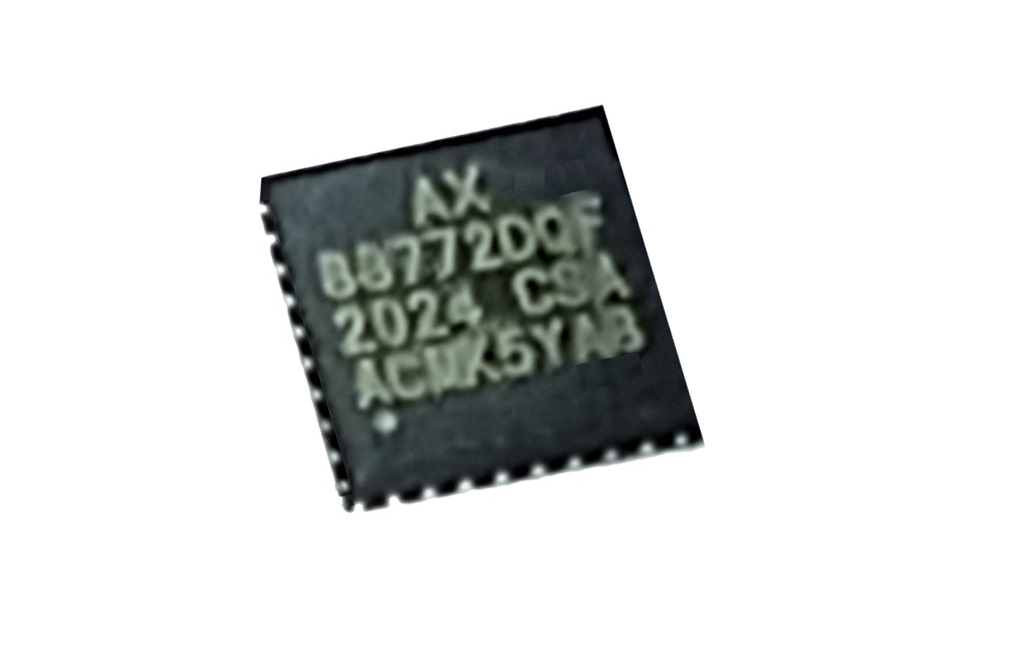

AX88772D

USB 2.0轉10/100M高速乙太網路控制晶片 [即將停產]

Add Favorites

簡介

AX88772D是一款USB 2.0轉10/100M高速乙太網路控制晶片，整合10/100Mbps高速乙太網路PHY。AX88772D可支援Windows 11/10/8.x、Linux/Android/Chrome OS、Nintendo Switch等作業系統的內建驅動程式，並支援iOS/iPadOS/macOS/Linux內建的CDC-NCM驅動程式，提供客戶便利的無驅動（Driverless）與隨插即用（Plug and Play）進階功能。


AX88772D是一款設計簡單、外形小巧，且具有高成本效益的解決方案。可適用於各種桌上型電腦/筆記型電腦/POS收銀機/平板電腦、USB乙太網路卡、智慧手機擴充基座、遊戲機、智慧攝影機/機上盒、5G/LTE路由器與閘道器，與各種支援USB接口的嵌入式系統等智慧居家與辦公室網路產品相關應用。

規格:

● USB 2.0轉10/100M高速乙太網路控制晶片，整合10/100Mbps高速乙太網路PHY，可支援無驅動（Driverless）及隨插即用（Plug and Play）功能

● USB裝置控制器
-- 整合USB 2.0裝置控制器與PHY
-- 相容USB Spec 2.0和1.1規範
-- 支援所有USB 2.0節能模式（L0、L1和L2）
-- 支援USB高速/全速模式，具備Bus-power或Self-power裝置的自動檢測功能
● 高速乙太網路控制器
-- 整合10/100Mbps高速乙太網路MAC/PHY
-- 相容IEEE 802.3和802.3u
-- 支援CDC-NCM、CDC-ECM
-- 支援Auto-MDIX與流量控制功能
-- 支援IPv4/IPv6封包校驗和卸載引擎
-- 支援TCP大量傳送卸載V1/V2
-- 支援IEEE 802.1Q VLAN Tagging與4096組VLAN ID過濾功能；可設定收到的4位元組VLAN Tag被剝離或保留
-- 支援IEEE 802.1P L2優先順序的編碼與解碼
-- 支援可管理的L2封包過濾器
-- 支援TCO與L3/L4 IP/通訊埠封包過濾器
-- 支援可位元遮罩的第二個DA RX過濾器
● 遠端網路喚醒功能（WOL）
-- 透過偵測網路連線狀態變動、接收魔術封包、微軟喚醒封包及外部接腳喚醒訊號等事件，來支援休眠模式與遠端網路喚醒功能
-- 支援Bonjour請求時喚醒
-- 支援喚醒數據包指示
-- 支援微軟新式待命（Modern Standby）功能
● 先進的電源管理功能
-- 支援電源管理及卸載（ARP & NS）
-- 支援ECMA-393 ProxZzzy®功能
● 支援Windows 11/10/8.x、Linux/Android/Chrome OS、Nintendo Switch內建驅動程式，及iOS/iPadOS/macOS/Linux內建CDC-NCM驅動程式，提供無驅動（Driverless）與隨插即用（Plug and Play）的進階功能
● 支援可用來識別晶片的嵌入式eFuse，並儲存USB設備描述符、節點ID等資訊
● 支援SPI Flash，提供韌體客製化功能
● 單一20 MHz晶振時鐘源
● 整合上電復位（Power-On-Reset）電路
● 32接腳QFN 4x4毫米封裝，符合RoHS/REACH規範
● 工作溫度範圍：0至+70°C

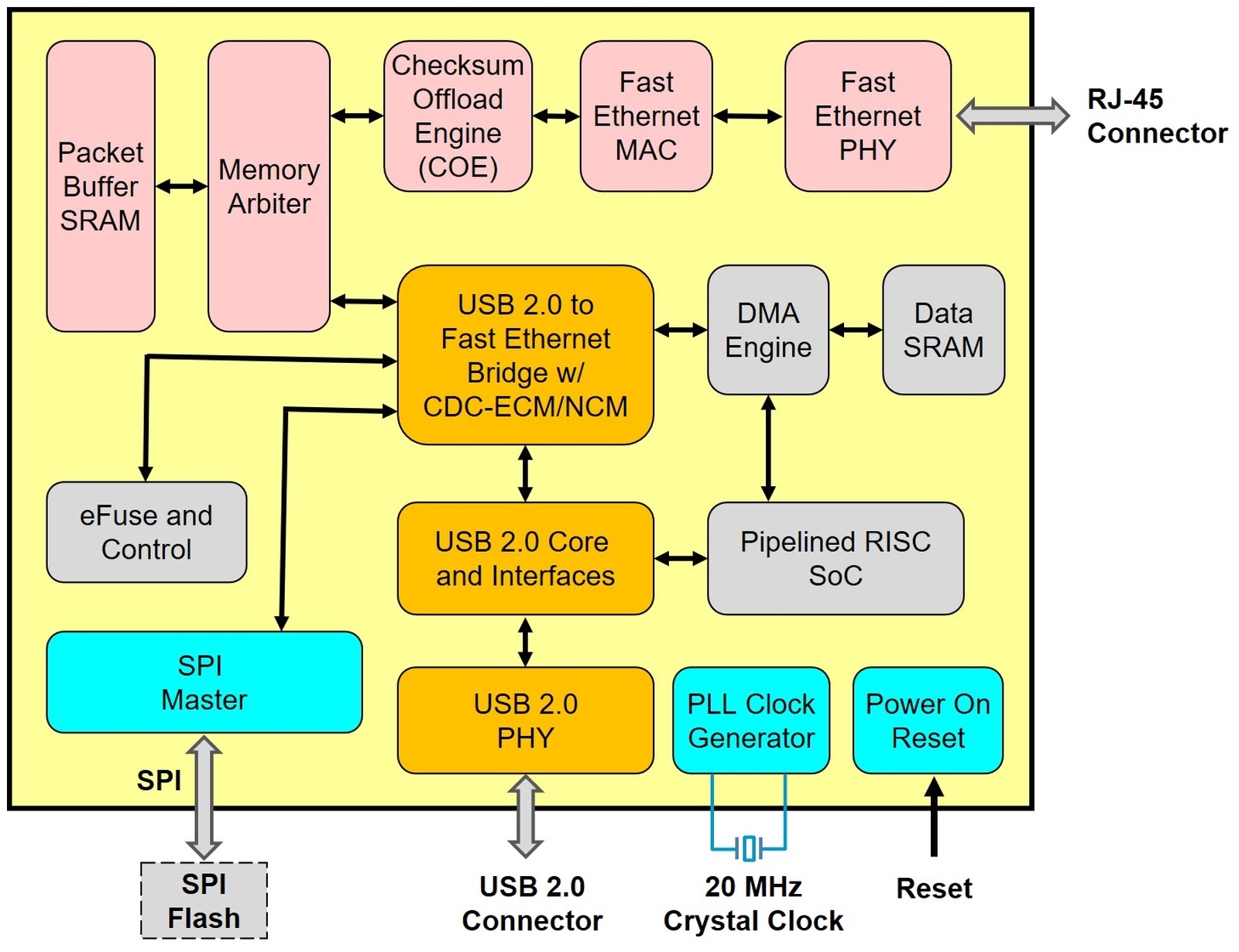

圖表

test

開發板

test

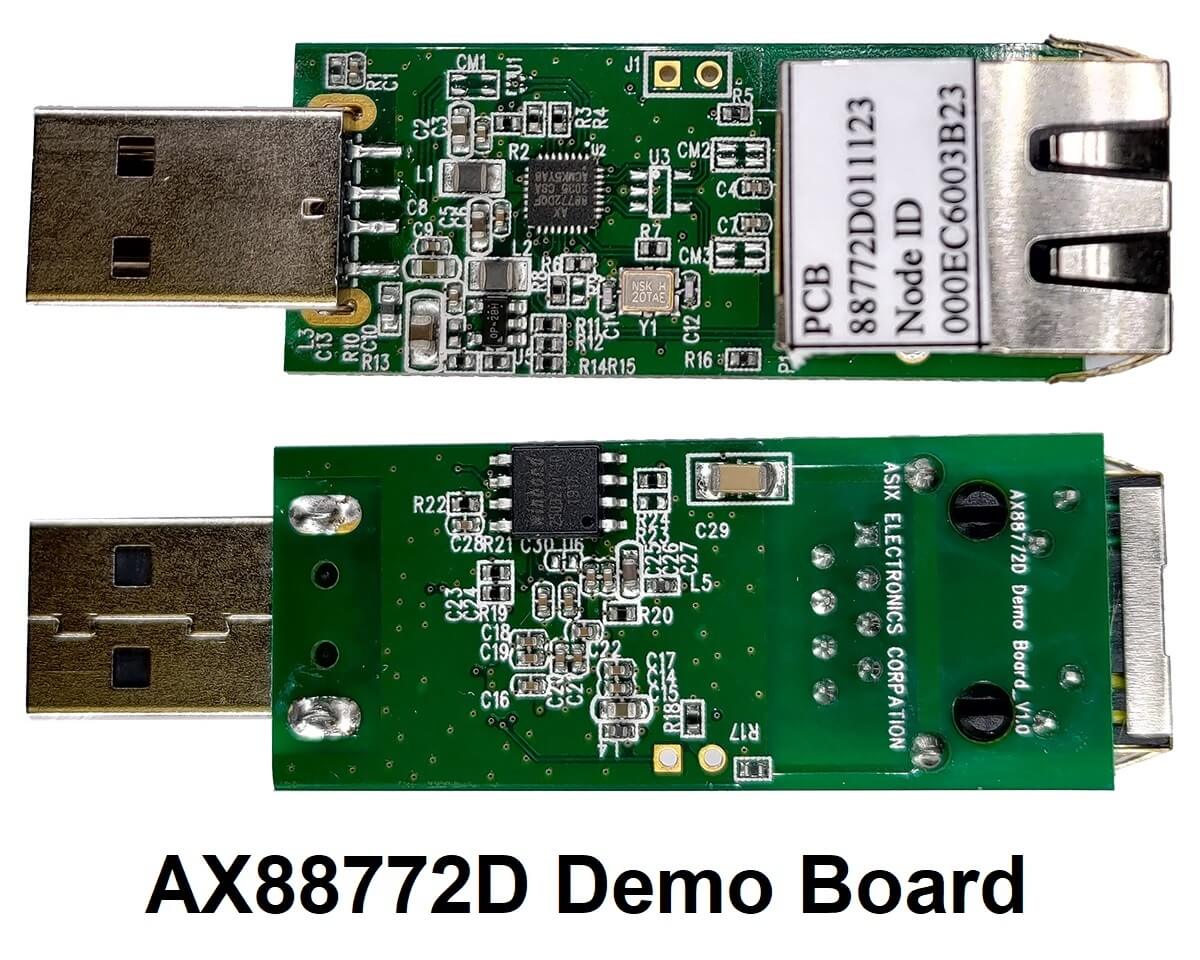

AX88772D評估板

AX88˙772D USB 2.0轉10/100M高速乙太網路控制晶片評估板

檔案下載

軟體 & 工具

驅動程式

Apple macOS Driver

Using macOS native CDC-NCM driver

發行日期
2025-11-05

Linux kernel up to 6.14.x driver

版本
4.0.0

發行日期
2026-01-26

檔案大小
66.0 KB

Windows 11 64-bit Driver

For x64 CPU platform, HLK/WHCK certified

版本
4.22.1.0

發行日期
2026-01-15

檔案大小
129.5 KB

Windows 11 64-bit HLK/WHCK drivers setup program

For x64 CPU platform, HLK/WHCK certified

版本
2.1.0.0

發行日期
2026-02-25

檔案大小
15.2 MB

Windows 11 ARM 64-bit Driver

For ARM x64 CPU platform, HLK/WHCK certified

版本
4.22.1.0

發行日期
2026-01-15

檔案大小
120.3 KB

Windows 11 ARM 64-bit HLK/WHCK drivers setup program

For ARM x64 CPU platform, HLK/WHCK certified

版本
2.1.0.0

發行日期
2026-02-25

檔案大小
15.1 MB

Windows 10 64-bit Driver

For x64 CPU platform, HLK/WHCK certified

版本
4.20.1.0

發行日期
2026-01-15

檔案大小
129.2 KB

Windows 10 64-bit HLK/WHCK drivers setup program

For x64 CPU platform, HLK/WHCK certified

版本
2.1.0.0

發行日期
2026-02-25

檔案大小
15.5 MB

Windows 8 32-bit Driver

For x86 CPU platform, HLK/WHCK certified

版本
3.18.1.0

發行日期
2024-01-08

檔案大小
81.4 KB

Windows 8 64-bit Driver

For x64 CPU platform, HLK/WHCK certified

版本
3.18.1.0

發行日期
2024-01-08

檔案大小
90.3 KB

UEFI X64/IA32 Drivers

For UEFI X64/IA32 platforms

版本
3.3.1

發行日期
2025-12-01

檔案大小
27.9 KB

UEFI ARM/AARCH64 Drivers

For UEFI ARM/AARCH64 platforms

版本
3.3.1

發行日期
2025-12-01

檔案大小
10.6 KB

iPXE

For Intel x86/x64 platforms

版本
1.0.0

發行日期
2023-10-06

檔案大小
2.0 MB
