AX68002

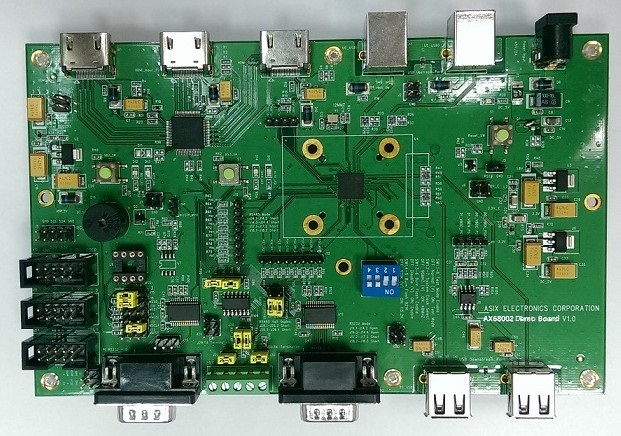

KVM(Keyboard、Video及Mouse的縮寫)是一項軟、硬體技術方案，讓使用者透過一組週邊設備控制多台電腦。與傳統的2埠USB KVM多電腦切換器(使用多達7個晶片，包括1個微控制器、2個USB裝置微控制器、1個USB根集線器、2個EEPROMs及1個匯流排切換器)比較，AX68002提供高整合度及低價的單晶片解決方案，適合應用於纜線型/桌上型KVM多電腦切換器及KVM延長器。

與傳統的晶片組USB KVM多電腦切換器解決方案比較，AX68002的優點包括：支援深層睡眠模式的電源管理、控制台的USB裝置可穿透交換器而直達電腦端、滑鼠採樣率在上行埠及下行埠兩端皆為相同、整合DDC (Display Data Control)模擬和儲存控制台顯示器的 EDID (Extended Display Identification Data)、控制台支援最多7個USB裝置(包括HID、集線器、MSC和音訊類)及支援觸控螢幕、手寫板和觸摸板等裝置。

AX68002提供 single-cycle(每個機器週期僅一個時脈)高速管線的8051/80390相容微控制器核心 (高達96MIPS)、128KB 快閃記憶體及32KB 資料記憶體。AX68002整合2埠多重定址裝置控制器(兼容USB 2.0全速規格)、一個USB主機控制器及一個支援兩個下行埠的USB根集線器(每個符合USB 2.0全速/低速)。AX68002整合豐富的外設通訊串列介面，包含3個I²C、1個SPI、2個UART(其中一個可支援高速達921.6Kbps)、及16個GPIOs。

規格:

● 單晶片微處理器，內建2埠USB KVM多電腦切換器
● CPU用於應用程式
-- 8位元流水線，精簡指令集RISC，單運算速度，最高96MHz主頻，指令集100%相容標準8051/80390
-- 支援電源管理單元與休眠模式，可程式設計看門狗計時器，3個16位計時/計數器
-- 支援通過線上模擬介面（ICE）進行CPU調試
-- 提供DMA引擎（7 DMA 通道）及專門的記憶體架構用於USB及外部的高速資料傳輸
● 程式/數據及快閃記憶體
-- 內建8KB SRAM用於程式鏡像
-- 支援在系統程式設計（ISP），可透過UART或線上調試器（ICE）來進行快閃記憶體的燒錄
-- 支援通過USB或串口燒錄應用程式及更新啟動代碼，即應用中可程式設計（IAP）技術
-- 內建用於CPU的32KB資料記憶體及封包暫存
-- 內建可編程的128KB快閃記憶體
-- 內建1KB快閃記憶體資訊頁面用於硬體設定
-- 支援快閃記憶體擦除頁面結構
-- 最低100,000快閃記憶體程式設計/擦除週期
-- 最低10年快閃記憶體資料保留
● USB介面
-- 支援2埠多重定址裝置控制器，兼容USB 2.0全速規格
-- 內建一個USB主機控制器及一個支援兩個下行埠的USB根集線器，每個符合USB 2.0全速/低速
-- 支援控制、批量、中斷和同步傳輸類型
-- 支援上行埠可控制D +上拉電阻
-- 支援下行埠可控制D + /-下拉電阻
-- 支援突發模式傳輸用於裝置控制器的批量資料轉移
-- 針對音訊ISO資料傳輸，將上、下行埠的SOF自動進行同步
● 外設通信介面
-- 2個串口（其中1個支援 DMA，數據機控制接腳，支援遠端喚醒及最高921.6Kbps串列傳輸速率）
-- 1個支援 DMA的高速SPI介面（1個主模式或1個從模式）
-- 3個支援DMA的I2C介面 （1個支援EDID控制台的主模式和2個支援EDID slave的從模式）
-- 提供2組GPIO，每組8位元（其中2個GPIO 埠支援de-bounce和中斷功能）
-- 可編程蜂鳴器功能
● 利用軟體支援KVM切換功能
-- 可從單一控制台控制2台電腦
-- 支援USB鍵盤/滑鼠
-- 支援鍵盤和滑鼠模擬，進行無錯啟動
-- 控制台的USB裝置可穿透交換器而直達電腦端，所以可支援大多數的遊戲/多媒體鍵盤和多功能滑鼠
-- 滑鼠採樣率在上行埠及下行埠兩端皆為相同
-- 支援DDC（Display Data Control）模擬和儲存控制台顯示器的 EDID（Extended Display Identification Data）
-- 2部電腦能在控制台中共享2個 USB下行埠
-- 控制台支援最多7個USB裝置，包括HID、集線器、MSC和音訊類
-- 支援觸控螢幕、手寫板和觸摸板等裝置
-- 支援"按鈕"和"熱鍵"切換
-- 支持自動掃描模式，用來監控電腦運行
● 內部整合震盪電路及96MHz鎖相環，需外接12MHz晶振
● 整合上電復位電路
● 64接腳QFN封裝，符合RoHS規範
● 工作溫度範圍: 0°C到 +70°C

應用目標:

● SOHO KVM多電腦切換器:
-- 2-埠纜線型KVM多電腦切換器
-- 2-埠桌上型KVM多電腦切換器
○ 基本USB KVM 多電腦切換器
○ 具備音訊和USB集線器功能的USB KVM多電腦切換器
-- 平板和智慧型手機用的KM切換器
-- 支援電腦通過局域網 (乙太網路/Wi-Fi)
-- 支援電腦通過HDBaseT 1.0
● 企業KVM多電腦切換器:
-- VGA KVM延長器
-- Cat 5 KVM多電腦切換器
