亞信IO-Link設備軟體協議棧解決方案

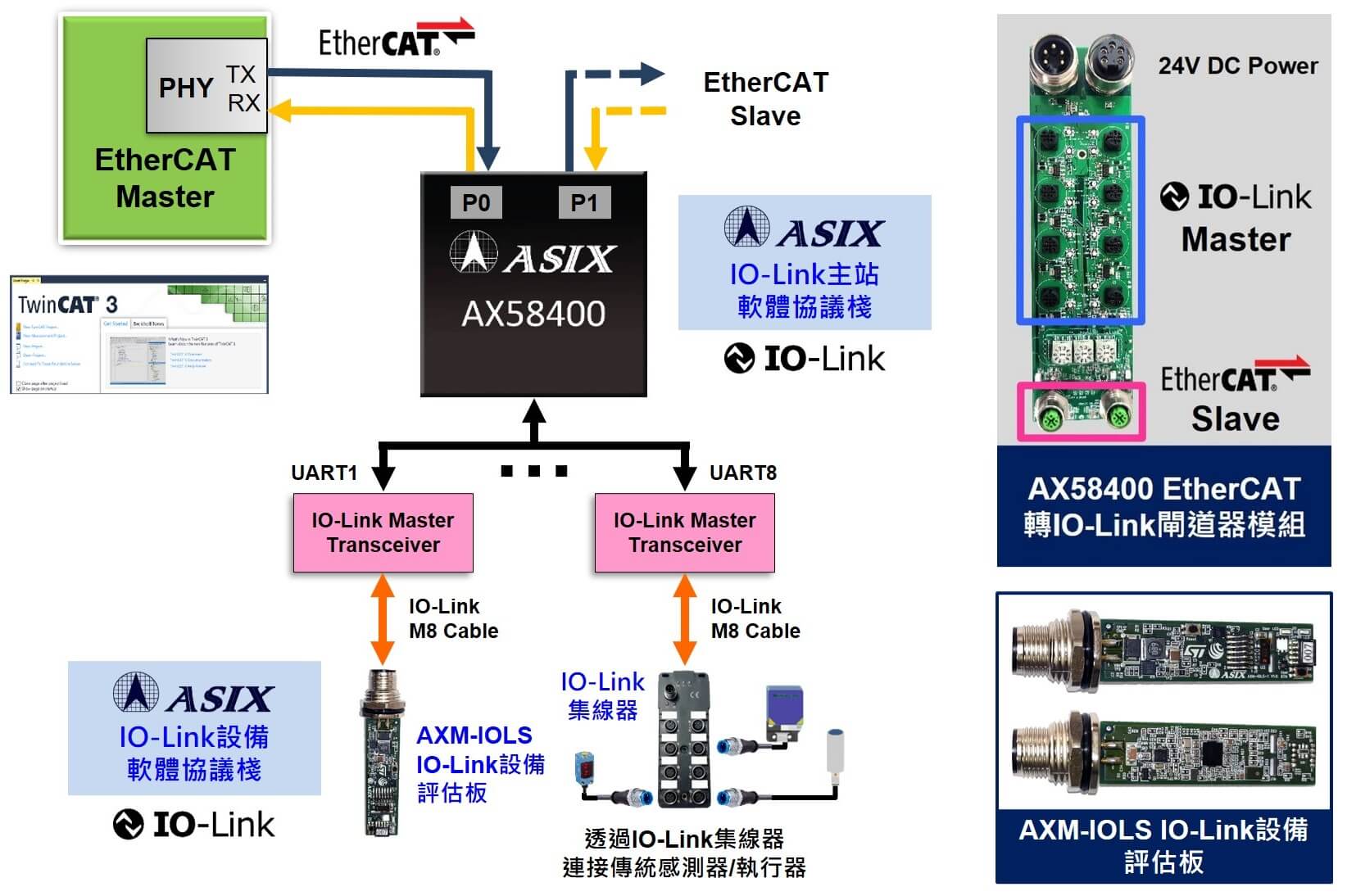

亞信IO-Link設備軟體協議棧是在亞信電子AXM-IOLS IO-Link設備評估板上進行開發，該評估板搭載了意法半導體STM32F469AI微控制器和L6362A IO-Link設備收發器。此軟體協議棧採用STM32CubeIDE開發工具，以意法半導體STEVAL-BFA001V2軟體開發套件為基礎，同時整合了亞信自主研發的IO-Link設備軟體協議棧庫。可適用於各種IO-Link智慧設備產品應用，包括IO-Link感測器、IO-Link致動器、IO-Link集線器和IO-Link閥島等。

亞信IO-Link設備軟體協議棧開發套件包括亞信IO-Link設備軟體協議棧試用庫、展示應用程式、AXM-IOLS評估板參考電路圖與印刷電路板佈線圖等。亞信IO-Link設備軟體協議棧試用庫除了無法支援韌體升級功能外，客戶可以在AXM-IOLS IO-Link設備評估板上進行完整的功能測試評估，以加速產品開發設計時程。

test

灰色區塊來自意法半導體 STEVAL-BFA001V2軟體開發套件。

規格:

● 符合IO-Link介面和系統規範V1.1.3

● 向下相容支援IO-Link V1.0主站
● 源代碼符合ANSI-C 99標準
● 可透過IO-Link介面進行韌體更新
● 運行模式：IO-Link模式與標準I/O模式
● 支援ISDU通訊與資料儲存
● 透過交替性緩衝區實現一致性的過程資料交換(PDE)
● 支援所有電報類型與傳輸速率：4.8Kbps (COM1)、38.4Kbps (COM2)和230.4Kbps (COM3)
● 佔用空間極小：RAM小於1KB，快閃記憶體小於10KB
● 基於搭載ST L6362A IO-Link設備收發器的AXM-IOLS IO-Link設備評估板進行開發設計

test

典型產品應用

● IO-Link感測器

-- 溫度/濕度/壓力/光電/影像/ToF手勢等
● IO-Link致動器
-- 閥門致動器/馬達控制/智慧LED燈塔等
● IO-Link集線器
● IO-Link閥島
