AX88613

3埠高速乙太網路控制晶片

Add Favorites

簡介

AX88613三埠10/100M乙太網路控制晶片,內部整合具備QoS優先順序管理功能的三埠網路交換器、三個10/100M MAC、兩個10/100M PHY及8/16位元MII主機介面。AX88613內建網路交換器,支援非阻塞線速轉發,還提供進階的交換器規格,包括基於標籤/埠的虛擬區域網路、生成樹、流量控制、埠安全、埠鏡射、IGMP偵聽及MIB計數器,並提供4個優先順序佇列的高階QoS功能,包括基於埠、802.1p VLAN、IPv4 TOS/IPv6 COS分類,來區隔傳輸語音、視訊、音頻和資料的優先順序。

半導體產業進展至90奈米、65奈米及45奈米等先進製程,許多現今的高性能ASIC、SoC及FPGA都需要較低的I/O工作電壓,為了符合此技術趨勢,AX88613已整合電壓調節器並支援3.3V/2.5V/1.8V可變I/O工作電壓,讓工程師得以進行最佳化的系統設計。

AX88613 結合了高整合度和靈活性,提供了一個理想的單晶片解決方案,可用於設計高性能、QoS敏感、成本低、小封裝的雙埠乙太網路的各類嵌入式應用,如VoIP電話/ATA轉換器、網路攝影機、新一代 IP機上盒/IP電視、工業控制器/網路感測器、Port Redundancy/Port Monitoring, 及單板電腦(SBC)。

● 三埠10/100M 乙太網路交換器,內部整合兩個10/100M PHY、三個10/100M MAC、交換結構、封包暫存器,第三個外接埠可彈性設定為MII/Rev-MII 或 RMII/Rev-RMII 介面
● 高速乙太網路MAC/PHY
-- 與IEEE 802.3 10Base-T/100Base-TX相容
-- 支援IEEE 802.3x流量控制全雙工模式以及backpressure半雙工模式
-- 10/100M PHY支援交叉線自動偵測及切換(HP Auto-MDIX)
-- 支援Wake-on-LAN,包括Microsoft Wakeup Frame、Magic Packet 以及連線狀態變動偵測
● 交換結構(Switching Fabric)
-- 執行non-blocking線速轉送及過濾
-- 內建32KB SRAM封包暫存器
-- 支援廣播風暴過濾
-- 支援per queue以及per port入口及出口的可編程速率限制
-- 整合two-way位址查表引擎以及1K MAC位址表
-- 透過CPU讀/寫動作,支援路由表/IGMP/虛擬區域網路表的存取
-- 支援802.1D Spanning Tree Protocol以及802.1w Rapid Spanning Tree Protocol
● 服務品質保證(QoS)
-- 針對port-based 、802.1p虛擬區域網路以及IPv4 TOS/IPv6 COS封包,支援四種排序的服務品質保證
-- 支援RFC2475 DiffServ-based的服務品質保證
● 虛擬區域網路(VLAN)
-- 針對port-based虛擬區域網路,支援上達三組虛擬區域網族群,以及針對802.1Q tag-based虛擬區域網功能,支援16組虛擬區域網路入口
-- 針對廣域網路存取,支援Double tagging 802.1Q-in-802.1Q功能
● 安全性(Security)
-- 支援入口埠安全模式,任何帶有未知來源MAC位址的進入封包將會被丟棄
-- 支援八組安全性MAC註冊
-- 支援802.1X port-based授權
● 多播(Multicast)
-- 支援GMRP/GVRP/GARP封包監看
-- 支援IPv4 IGMP和IPv6 ICMP/MLD (Multicast Listener Discovery) 監看
-- 支援上達1K Multicast Group (與L2 MAC表共享)
-- 支援八組IGMP Multicast IP位址監看
● 監控(Monitoring)
-- 支援RMON group 1,2,3,9計數器(RFC1213)
-- 支援Ethernet-like MIB計數器(RFC 1643)
-- 支援橋接器MIB計數器(RFC 1493)
-- 入口/出口埠鏡射
-- Sniffer功能:
○ 來源/目的埠
○ 來源位址/目的位址
○ 虛擬區域網路識別碼
○ 乙太網路封包類型
○ IPv4/IPv6協定
○ IPv4/IPv6 TCP/UDP埠編號
-- 支援下列介面選項:
○ MII或Reverse-MII
○ RMII或Reverse-RMII
○ 選擇性序列EEPROM
○ SPI
-- 僅需3.3V單一電源,並支援3.3V/2.5V/1.8V可變I/O工作電壓
-- 整合電壓調整電路,僅需3.3V單一電源
-- 整合震盪電路以及PLL,僅需一個25MHz crystal即可運作
-- 整合on-chip power-on reset電路
-- 80接腳E-PAD LQFP,符合RoHS規範
-- 工作溫度範圍: 0°C 到 +70°C

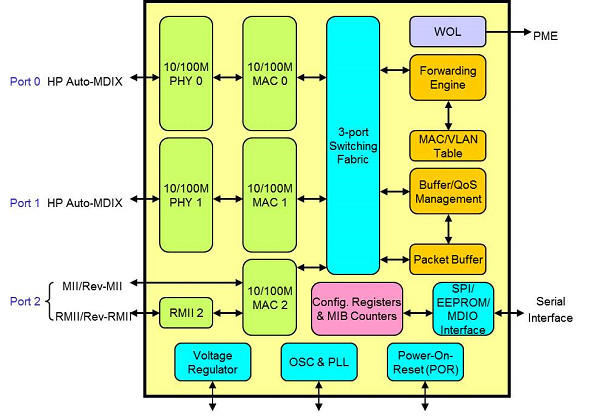

圖表

開發板

可購買
可購買

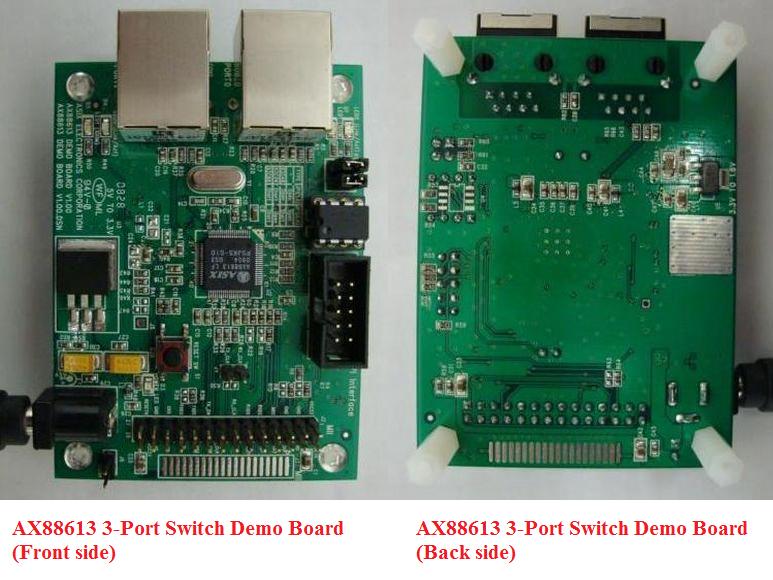

AX88613 MII/RMII評估板

這是AX88613 3埠交換器評估板, 客戶用來驗證AX88613透過MII/Rev-MII/RMII/Rev-RMII介面, 與外部MCU連接。

常見問題

硬體設計注意事項

  • How to open the gerber files of AX88613 demo board?

    You can open the gerber files of AX88613 demo board by running ORACLE's AutoVue Evaluation Revision tool (30 days evaluation date). Please visit ORACLE's web site for more details.

  • How to open the PowerPCB PCB layout file of AX88613 demo board?

    You can open the PowerPCB PCB layout file of AX88613 demo board by running Mentor Graphics PADS Layout Product Evaluation Software (No time limitation but with limited function). Please visit Mentor Graphics' web site for more details.

檔案下載

技術文件

產品簡介,產品介紹和數據表

AX88613 Product Brief

發行日期
2011-06-16

檔案大小
176.1 KB

AX88613 Product Introduction

版本
1.30

發行日期
2014-08-12

檔案大小
1.0 MB

AX88613 Datasheet

版本
1.04

發行日期
2012-04-27

檔案大小
2.3 MB

參考手冊和用戶指南

ASIX Multi-Port Ethernet Controller EEPROM/Manufacture User Guide

測試報告

AX88613 Reliability Report

AX88613 RoHS Report

AX88613 IEEE 802.3 Compliant Test Reports

硬體設計文件

參考線路圖

AX88613 3-Port Switch Demo Board Reference Schematic

版本
1.03

發行日期
2014-08-18

檔案大小
248.2 KB

材料清單,應用產品設計注意事項和佈局使用指南

AX88613 3-Port Switch Demo Board BOM File

發行日期
2009-05-08

檔案大小
62.0 KB

AX88613 Multi-Port Ethernet Controller Application Design Note

版本
1.04

發行日期
2010-04-21

檔案大小
761.3 KB

PCB佈局,Gerber 和IBIS模型檔案

AX88613 3-Port Switch Demo Board Gerber Files

發行日期
2008-07-24

檔案大小
311.3 KB

AX88613 3-Port Switch Demo Board PCB Layout File (PowerPCB)

發行日期
2008-07-24

檔案大小
215.0 KB

AX88613 IBIS Model

發行日期
2010-03-11

檔案大小
1.2 MB
